ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "КУЛТЕК"
ПРОМЫШЛЕННОЕ ХОЛОДИЛЬНОЕ ОБОРУДОВАНИЕ

Система автоматического управления
двумя плиточными скороморозильными аппаратами
типа САУ-2-ПСА
.
.
Инструкция оператора
.

Система автоматического управления двумя плиточными скороморозильными аппаратами (далее по тексту САУ)

построена на базе свободно программируемого логического модуля LOGO ! фирмы SIEMENS .
.

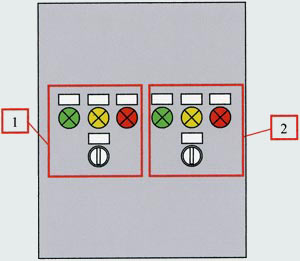

Рисунок 1. Внешний вид щита.
1 – органы управления и индикации плиточного скороморозильного аппарата №1;
2 - органы управления и индикации плиточного скороморозильного аппарата №2
.
Переключатель режимов работы плиточного скороморозильного аппарата (далее ПСА) на щите имеет три положения «Заморозка» - «Отключен» - «Оттайка». При установке переключателя в положение «Заморозка» через 5 секунд включается временная программа заморозки ПСА. При установке переключателя в положение «Оттайка» через 5 секунд включается временная программа оттайки ПСА.
.

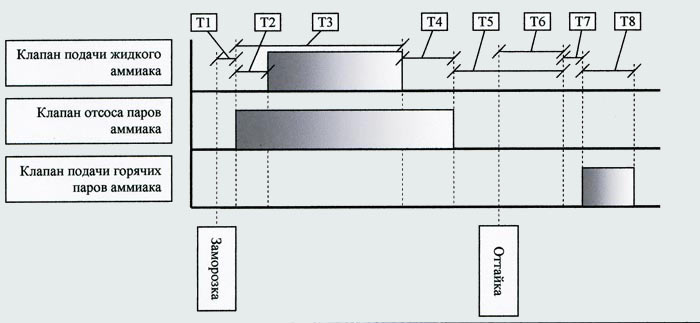

Рисунок 2. Временная диаграмма

.
T 1 – задержка включения заморозки - 5 секунд (не может быть изменено);
T 2 – задержка открытия клапана подачи жидкого аммиака после открытия клапана отсоса паров - 120 секунд (не может быть изменено);
T 3 – время заморозки (задается оператором);
T 4 – время отсоса паров после заморозки - 120 секунд (не может быть изменено);
T 5 – задержка открытия клапана подачи горячих паров после закрытия клапана отсоса паров - 120 секунд (не может быть изменено);
T 6 – ожидание окончания таймера T 5;
T 7 - задержка включения оттайки - 5 секунд (не может быть изменено);
.

Изменение временных параметров ПСА производится с лицевой панели Logo! При этом переключатель режимов ПСА должен находиться в положении «Отключен». При этом на экране Logo! отображается основной экран, приведенный на рисунке 4 (“ F1” или “ F2” в левом верхнем углу обозначают принадлежность экрана к ПСА №1 или к ПСА №2 соответственно). Переключение между экранами ПСА №1 и ПСА №2 осуществляется нажатием сочетания клавиш « ESC » + «». Последовательное нажатие кнопки «» приведет к перемещению на экран настройки времени заморозки (рисунок 5) и к последующему перемещению на экран настройки времени оттайки (рисунок 8). Возврат на предыдущие экраны осуществляется кнопкой «».

.

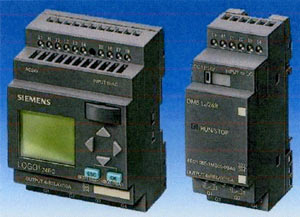

Рисунок 3. Внешний вид системы управления

.

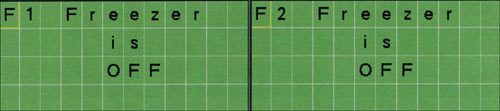

Рисунок 4. Экран, отображаемый при выключенном ПСА

.

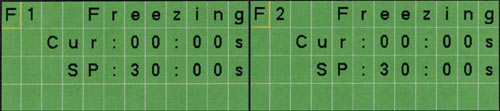

Рисунок 5. Экран, отображаемый при заморозке ПСА

.
«Cur» – текущее время таймера заморозки (Т3 на рисунке 2)
«SP» – уставка таймера заморозки. Это значение может быть изменено оператором. Длительное нажатие кнопки «ESC» приведет к переключению в режим изменения уставки (слева от букв «Сur» появится курсор). Переместите курсор на строчку с буквами “ SP ” (перемещение осуществляется кнопками «», «»). После перемещения курсора нажмите кнопку “ОК” для переключения в режим ввода. Кнопками «», «», «», «» измените значение на необходимое.
Повторное нажатие кнопки «ОК» подтвердит ввод, кнопка «ESC» – отменит.
Последняя буква изменяет единицы измерения времени (s – секунды, m – минуты, h – часы).
.

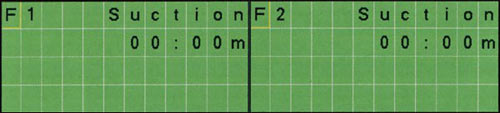

Рисунок 6. Экран, отображаемый при отсосе паров после заморозки ПСА

.
Цифрами отображается текущее время таймера отсоса паров после заморозки (Т4 рисунок 2)
.

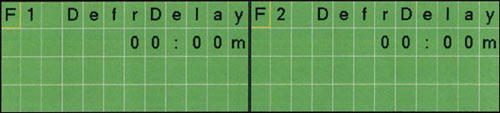

Рисунок 7. Экран, отображаемый при задержке включения оттайки после заморозки
.
Цифрами отображается текущее время таймера задержки открытия клапана подачи горячих паров после закрытия клапана отсоса паров (Т5 рисунок 2).
.

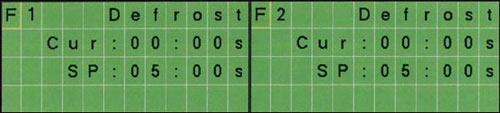

Рисунок 8. Экран, отображаемый при оттайке
.
«Cur» – текущее время таймера оттайки (Т8 на рисунке 2)
«SP» – уставка таймера оттайки. Это значение может быть изменено оператором.
