Описание системы автоматизированного управления и мониторинга

15 (и более) плиточными скороморозильными аппаратами

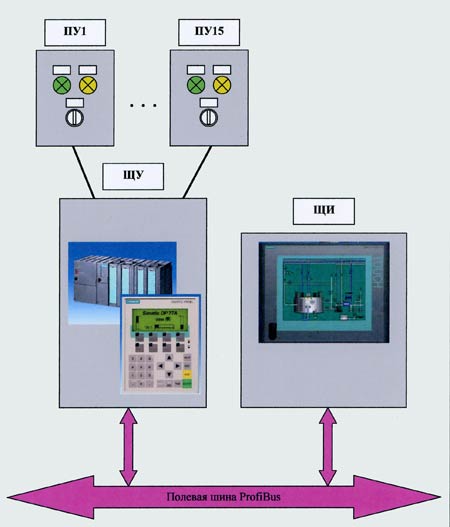

Состав системы:
ЩУ – центральный щит с системой управления на базе промышленного контроллера из семейства Simatic S 7-300 фирмы Siemens с комплектом необходимых модулей ввода-вывода и человеко-машинным интерфейсом на базе операторской панели OP 77 A .
ЩИ – щит индикации для капитана, на базе панельного персонального компьютера Simatic Panel PC 477 фирмы Siemens .
ПУ – пульт управления плиточным скороморозильным аппаратом.


Центральный щит управления


Центральный щит управления включает в себя:
1.
Шкаф напольного исполнения фирмы Rittal 1200 x 2000 x 500мм (ШхВхГ), степень защиты IP 55, материал – листовая сталь с порошковым покрытием
2.
Контроллер Simatic S7-300 фирмы Siemens
а.
Блок питания на 24 В постоянного тока 10 А
b.
Центральный процессор S7 315-2 DP
c.
Модули дискретного ввода на 32 канала каждый. Напряжения сигнала 24 В постоянного тока
d.
Модули дискретного вывода на 32 канала каждый. Напряжения сигнала 24 В постоянного тока
e.
Модули аналогового ввода на 8 каналов каждый. Тип сигналов: 0/4-20 мА; 0-10 В; Pt100
3. Панель оператора OP 77 A фирмы Siemens . Монохромный графический 4.5" LCD дисплей, 23 системных клавиши, 8 свободно конфигурируемых
и свободно маркируемых функциональных клавиш (4 с встроенными светодиодами)


Основные функции системы управления:

•  Управление автоматической запорной арматурой плиточных скороморозильных аппаратов
• Звуковая сигнализация об окончании процесса заморозки
•  Контроль температуры продукта в процессе заморозки
•  Отображение информации о работе плиточных скороморозильных аппаратов на панели оператора OP 77 A , компьютере капитана
  и на пультах плиточных скороморозильных аппаратов
•  Возможность изменения уставок временных программ скороморозильных аппаратов
•  Отображение аварийных сообщений на панели оператора OP 77 A и на компьютере капитана в случае возникновения
  внештатных ситуаций в работе плиточных скороморозильных аппаратов
•  Разграничение уровня доступа обслуживающего персонала


Щит индикации



Предназначен для отображения информации о работе плиточных скороморозильных аппаратов капитану.


Щит индикации включает в себя:

1. Компактный шкаф навесного исполнения фирмы Rittal 600 x 600 x 210мм (ШхВхГ), степень защиты IP 66, материал – листовая сталь с порошковым
  покрытием
2. Блок питания на 24 В постоянного тока 10 А
3. Панельный компьютер Simatic Panel PC 477 фирмы Siemens. Сенсорный экран 15” с разрешением 1024х768, степень защиты IP 65, высокая степень
  промышленной совместимости, необслуживаемая работа (отсутствие вращающихся частей, таких как вентиляторы и жесткие диски), прочная конструкция

Основные возможности системы:
•  Отображение информации о работе плиточных скороморозильных аппаратов в виде мнемосхем
•  Отображение аварийных сообщений в случае возникновения внештатных ситуаций в работе плиточных скороморозильных аппаратов
•  Сохранение в памяти компьютера журнала аварийных ситуаций и журнала событий (например: включение заморозки плиточного скороморозильного
  аппарата №3 15 сентября 2006 года в 15:38)

Пульт управления

Предназначен для управления плиточным скороморозильным аппаратом и отображения режима его работы по месту.

Пульт управления включает в себя:

1. Компактный шкаф навесного исполнения фирмы Rittal 200 x 300 x 120мм (ШхВхГ), степень защиты IP 66, материал – листовая сталь с порошковым
  покрытием
2. Трехпозиционный переключатель «Заморозка» - «Выкл» - «Оттайка»
3. Лампочки «Заморозка» и «Оттайка»
